چیلر CW1000P/C1000P ریزن

.  ۱۳۸۹/۰۸/۱۷
  فایلهای مرتبط
قبل از استفاده از دستگاه تمام نکات ایمنی و دستورالعمل ها را به درستی مطالعه نمایید.
مقدمه:
محصولات فوق العاده با کیفیت اخیر شرکت Resun با برگرفتن از تجارب با ارزش تیم Resun، همراه با طراحی منحصر به فرد کارشناسان ژاپنی تولید گردیده است. محصولات Resun در عرصۀ تولیدات آکواریومی با طراحی خاص و تکنیکی و همچنین آزمایشات جامع صورت گرفته بر روی محصولات همواره پیشتاز می باشد. این شرکت در زمینه تولیدات آکواریومی بهترین محصولات را با کارایی بالا، طرز استفاده آسان و کیفیت فوق العاده عرضه می کند.

مشخصات فنی:
  • ساخته شده ا ز پلاستیک ABS و آهن مرغوب
  • کم مصرف و با دوام، مجهز به کمپرسور هوای با کیفیت با مارک پاناسونیک
  • ایده آل برای آکواریوم های آب شور وشیرین و مجهز به تهویه ای از جنس تیتانیوم خالص ضد زنگ
  • مجهز به نمایشگر دقیق درجه دما و سیستم کنترل هوشمند برای تغییر سرمایش به گرمایش به آسانی تنها با کمک 3 دکمه
  • دارای اسفنج فیلتری تعبیه شده در ورودی هوا با قابلیت نصب و نظافت آسان به منظور جلوگیری از ورود گرد و غبار و خروج حرارت بالا
  • دارای سیستم داخلی منحصر به فرد تخلیه و پمپاژ آب با قابلیت عمل تقطیر آب به منظور خشک و تمیز نگه داشتن قطعات داخلی چیلر
  • با قابلیت باز شدن درب زیرین دستگاه به منظور دستیابی آسان جهت راه اندازی و نگهداری دستگاه

 راهنمای چیلر ریزن 39

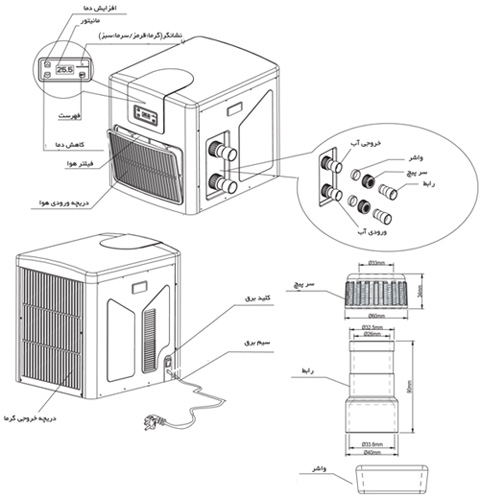

ابعاد و شکل ظاهری دستگاه

راهنمای چیلر ریزن 16 راهنمای چیلر ریزن 35
راهنمای چیلر ریزن 34 راهنمای چیلر ریزن 15
  راهنمای چیلر ریزن 26

راهنمای چیلر ریزن 5

نحوه نصب ورودی و خروجی آب

1- اتصالات را از کیف ابزار بیرون آورید

راهنمای چیلر ریزن 9
2- رابط و واشر را توسط سر پیچ به هم متصل نمایید راهنمای چیلر ریزن 36
3- رابط را به کمک سر پیچ در جای خود محکم کنید.
راهنمای چیلر ریزن 25
4- لوله پروفیل به قطر بیرونی 33 میلی متر را با چسب pvc به رابط متصل نمایید.
قبل از ورود آب از خشک شدن چسب اطمینان حاصل نمایید.
راهنمای چیلر ریزن 41

 نکات مهم قبل از راه اندازی دستگاه:

  • طمینان حاصل نمایید که شیلنگ ها و لوله های ورودی و خروجی به درستی نصب و هیچ گونه نشتی وجود نداشته باشد.

  • اطمینان حاصل نمایید که جریان آب بطور یکنواخت بدون هیچگونه انسدادی در گردش باشد.

  • اطمینان حاصل نمایید که فرکانس دستگاه با ولتاژ برق مصرفی مطابقت داشته باشد.

  • از قرار دادن اشیاء در مقابل دریچه ورودی هوا، تا فاصله حداقل 30 سانتی متری و همچنین از قرار دادن اشیاء مقابل دریچه خروجی گرما نیزتا فاصله حداقل 60 سانتی متری خودداری نمایید. در صورت قرار دادن چیلر در کابینت، آن را به توری مشبک تجهیز نموده و یا یک فن کوچک در مقابل دریچه خروجی گرما تعبیه نمایید.
راهنمای چیلر ریزن 3

تنظیم دما:

1. چیلر را به برق بزنید و کلید  On/Off را در پشت دستگاه روشن نمایید. در این صورت لامپ نشانگر روشن شده و درجه دمای آب روی صفحه نمایش نشان داده می شود.   راهنمای چیلر ریزن 18
2. به منظور تنظیم دمای مناسب، دکمه set را فشار دهید. برای افزایش دما دکمه راهنمای چیلر ریزن 11و را برای کاهش دما دکمه  راهنمای چیلر ریزن 28 نگهدارید، دما را با 2 درجه اختلاف تنظیم نمایید یعنی زمانیکه دستگاه در حالت سرمایش است، دمای آن را باید 2 درجه سانتی گراد کمتر از دمای واقعی آب آکواریوم تنظیم و در حالت گرمایش، دو درجه بیشتر از دمای واقعی آب تنظیم کرد.

راهنمای چیلر ریزن 7 راهنمای چیلر ریزن 31

 3. پس از گذشت6 ثانیه از تنظیمات، صفحه نمایش دمای آب را نشان می دهد و دستگاه به طور خودکار به دلیل مقایسه دمای تنظیم شده و دمای واقعی آب تعیین می کند که به صورت سرمایشی یا گرمایش عمل کند. در حالت سرمایشی سیستم با 3 دقیقه تأخیر شروع به کار می کند و لامپ نشانگر روی دستگاه سبز رنگ می شود ولی در حالت گرمایشی، لامپ نشانگر روی دستگاه، قرمز رنگ می شود.    راهنمای چیلر ریزن 18


4. هنگامی که دستگاه در حالت سرمایش می باشد لامپ سبز رنگ می شود و زمانیکه دمای آب از میزان تنظیم شده افت می کند، کمپرسور هوا متوقف می شود یعنی سیستم از کار می افتد و مجدداً زمانی که دمای آب بالا رفت، سیستم به منظور تثبیت شرایط دمایی با 2 درجه اختلاف به طور اتوماتیک فعال     می شود. در واقع دستگاه، دما را با 2+ درجه اختلاف بین دمای آب و دمای تعیین شده نگه می دارد.
راهنمای چیلر ریزن 18 راهنمای چیلر ریزن 38
راهنمای چیلر ریزن 22
راهنمای چیلر ریزن 18 راهنمای چیلر ریزن 22 راهنمای چیلر ریزن42

 5. هنگامی که دستگاه در حالت گرمایشی کار می کند، لامپ قرمز رنگ می شود. زمانی که دمای آب از میزان تنظیم شده بالاتر رفت به منظور تثبیت دما، بخاری متوقف می شود پس از افت دمای آب، مجدداً بخاری برای تثبیت دمای آب فعال می شود. به این ترتیب دستگاه دما را با 2- درجه اختلاف بین دمای آب و دمای تعیین شده نگه می دارد.

راهنمای چیلر ریزن 1 راهنمای چیلر ریزن 38
راهنمای چیلر ریزن 22
راهنمای چیلر ریزن42 راهنمای چیلر ریزن 22 راهنمای چیلر ریزن 1

6. چیلر CW1000 P  به صورت دو منظوره طراحی شده است و دارای سیستم سرمایش و گرمایش می باشد. در حالت گرمایش دستگاه بطور اتوماتیک برفک ها را از بین می برد. این حالت برفک زدایی هر 60 دقیقه یک بار برای مدت 5 دقیقه تکرار می شود

نحوه تمیز کردن فیلتر هوا:
  • ابتدا برق سیستم را قطع نمایید. (بسیار مهم)
  • لبه های (سمت راست و چپ) دریچه ورودی هوا را به آرامی فشار دهید و آن را باز کنید، سپس فیلتر هوا را خارج نمایید. از آنجایی که ابر فیلتر مواد زائد روی دریچه خروجی گرما را جذب می کند، آن را حداقل ماهی یکبار تمیز کنید.
    راهنمای چیلر ریزن 24
  • ابر فیلتر را دریک ظرف آب، تمیز کنید و یا از جارو برقی استفاده نمایید.
    راهنمای چیلر ریزن 20
  • درصورت عدم استفاده طولانی مدت از چیلر، آب باقی مانده در شیلنگ را تخلیه و چیلر را در محل مناسبی نگهداری کنید.
    راهنمای چیلر ریزن 4
  • هنگام استفاده از چیلر در حالت گرمایش، از صفحه مربوطه (طبق شکل زیر) برای جمع کردن آب استفاده نمایید.
راهنمای چیلر ریزن 29

 نکات ایمنی:

  • کلید برق، سوکت و صفحه نمایش را همواره خشک نگهدارید.
    راهنمای چیلر ریزن 10
  • دستگاه می بایست توسط یک کارشناس ماهر نصب شود.
    راهنمای چیلر ریزن 8
  • از سیم ارت برای اتصال دو شاخه به برق استفاه نمایید تا از خطر برق گرفتگی جلوگیری به عمل آید.
    راهنمای چیلر ریزن 32
  • از قرار دادن دستگاه به شکل سر و ته یا مایل که به دستگاه آسیب می رساند خودداری نمايید. در صورتی که دستگاه را در وضعیت نامناسب قرار داده اید آن را به محل مناسب انتقال دهید و اجازه دهید تا 20 دقیقه در وضعیت ساکن بماند سپس آن را روشن نمایید.
    راهنمای چیلر ریزن 23
  •  فقط از یک سوکت استفاده نمایید به عبارت دیگر هیچگاه از یک سوکت برای استفاه همزمان چندین دستگاه استفاده ننمایید.
    راهنمای چیلر ریزن 21
  • دستگاه را دور از نور خورشید، باران، مکان های مرطوب، و دور از آب و تراوش هر مایع دیگر قرار دهید.
    راهنمای چیلر ریزن 17
  • اطمینان حاصل نمایید که سیستم ارت و سوکت ایمن بوده و 4 تا 5 برابر جریان برق معمولی را تحمل می کند.
    راهنمای چیلر ریزن 33
  • از قرار دادن دستگاه در معرض حرارت یا دستگاه های حرارتی شبیه اجاق گاز خودداری نمایید.
    راهنمای چیلر ریزن 40

  • هیچ گاه دستگاه را قبل ا ز اتمام نصب به برق نزنید. از قرار دادن دست یا بدن در نزدیکی دستگاه در حال کار،  خودداری نمایید.
    راهنمای چیلر ریزن 13
  • ارتفاع آب خروجی از واتر پمپ نباید از 8 متر تجاوز نماید در غیر این صورت شاهد نشتی یا آسیب دستگاه خواهید بود.
    راهنمای چیلر ریزن 6
  • مقدار جریان آب را با داده های جدول فنی مطابقت دهید. در غیر اینصورت از تأثیر خنک کنندگی کاسته می شود.
    راهنمای چیلر ریزن 19
  • آب را قبل از ورود به دستگاه فیلتر نمایید تا از رسوب مواد زائد در تبادلات خروجی گرما جلوگیری شود.
    راهنمای چیلر ریزن 27

  • دستگاه را روی سطح هموار و دور از هرگونه تکان و لرزش قرار دهید.
    راهنمای چیلر ریزن 2
  • قبل از نظافت آکواریوم، دستگاه را از برق بکشید.
    راهنمای چیلر ریزن 14
  • از قرار دادن مانع جلوی دریچه ورودی هوا تا 30 سانتی متر و از پشت دریچه خروجی گرما حداقل تا 100 سانتی متر خودداری نمایید. (برای کسب اطلاعات بیشتر به بخش نصب و راه اندازی دستگاه رجوع شود).

    راهنمای چیلر ریزن 30

  • از تماس دست خیس با پریز برق خودداری نمایید.
    راهنمای چیلر ریزن 37
رفع نواقص:
  • اگر چیلر فاقد مواد خنک کننده کافی بود، از یک تکنسین حرفه ای جهت راه اندازی بهینه سیستم استفاده کنید. اطمینان حاصل نمایید که این مواد با ویژگی های روی برچسب مطابقت دارد.
  • هنگامی که دما بالا باشد یا ابر فیلتر کثیف شده باشد، به منظور تثبیت دما و نگهداری از سیستم، کمپرسور خود به خود از کار می افتد. بنابراین ابر فیلتر را تمیز نمایید تا تهویه و تبادلات حرارتی بهتر انجام شود.
  • هنگامی که صفحه نمایش خراب است و دستگاه کار نمی کند ابتدا از اتصال جریان برق به منبع اطمینان حاصل نمایید و در صورت عدم وجود مشکل، فیوز را کنترل نمایید زیرا حتماَ فیوز پریده است.
  • در صورت مشاهده اختلاف دمای واقعی مشخص شده روی آب با دمای LCD ، دما را با توجه به راهنمایی های زیر تنظیم کنید:
  1. دکمه Set را برای 10ثانیه نگهدارید تا تا به تنظیمات دمایی وارد شوید در این صورت صفحه نمایش حرف "CA" را نشان می دهد سپس علامت راهنمای چیلر ریزن 11 را برای افزایش دما و علامت راهنمای چیلر ریزن 28 را جهت کاهش دما فشار دهید تا دمای واقعی را رویLCD تنظیم نمایید. 10 ثانیه پس از تنظیمات، LCD دمای واقعی را نشان می دهد.
  2. در صورت نمایش "E1" روی LCD لطفاً سنسور حرارتی دما را تعویض کنید.
